Kocioł dwukomorowy do spalania drewna kawałkowanego i pelletu. W nazwie kotła jest dodatkowa informacja „zmodyfikowany”.

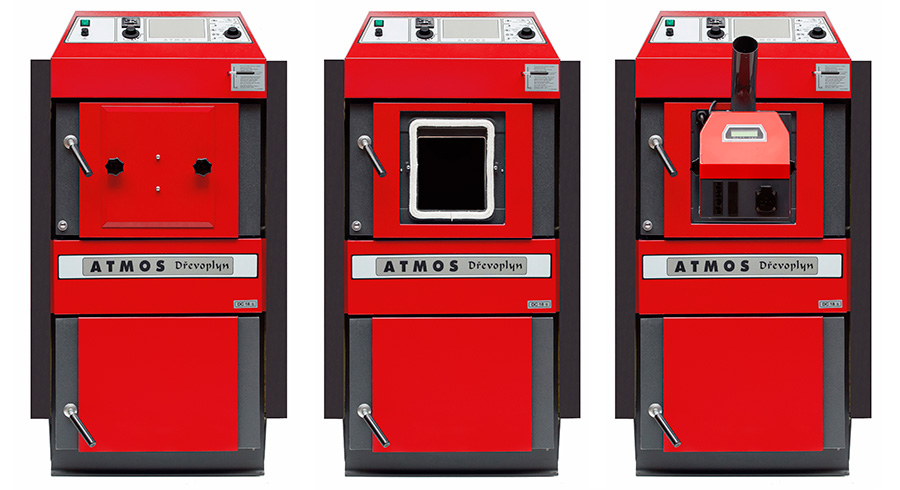

Piec ten jest w budowie i parametrach dokładnie jak DC serii S. Modyfikacja do palnika polega na :
– otwór z zaślepką w drzwiczkach górnych
– instalacja elektryczna przystosowana z przyłączami elektrycznymi do współpracy z palnikiem i podajnikiem peletu
– dodatkowe wyposażenie panelu sterującego kotła o funkcje palnika
Zalety kotłów gazujących na drewno ATMOS
- Możliwość spalania dużych kawałków drewna – nawet 55 cm długości
- Duży zasobnik na opał – długi czas spalania – do 12h
- Wysoka wydajność od 87 do 92 % w zależności od typu
- Ekologiczne spalanie – kocioł 5 klasy energetycznej – możliwość starania się o dofinansowanie
- Wentylator wyciągowy – bezpyłowe usuwanie popiołu, kotłownia bez dymu
- Pętla chłodząca przed przegrzaniem – bez ryzyka uszkodzenia kotła
- Automatyczne wyłączenie kotła po spaleniu opału – termostat spalinowy
- Wygodne usuwanie popiołu – duża ceramiczna komora spalania na popiół (w przypadku drewna usuwa się raz w tygodniu)
- Kocioł bez wymiennika rurowego – łatwiejsze czyszczenie
- Małe wymiary i niska masa
- Wybór drzwi lewych / prawych
- Wysoka jakość wykonania kotła
Uwaga:
Każdy zakupiony kocioł ATMOS DC serii S, kilka lub nawet kilkanaście lat temu, można zmodyfikować do pracy z palnikiem na pellet. Należy zakupić zestaw modyfikujący, składający się z następujących elementów :
- zestaw do zabudowy palnika peletowego S1222
- palnik pelletowy Atmos A25
- Zbiornik pelletu z podajnikiem AZPU240
Możemy też zakupić piec zmodyfikowany, użytkować na drewno kawałkowane, a po latach doposażyć w palnik A25 i zbiornik pelletu A25.

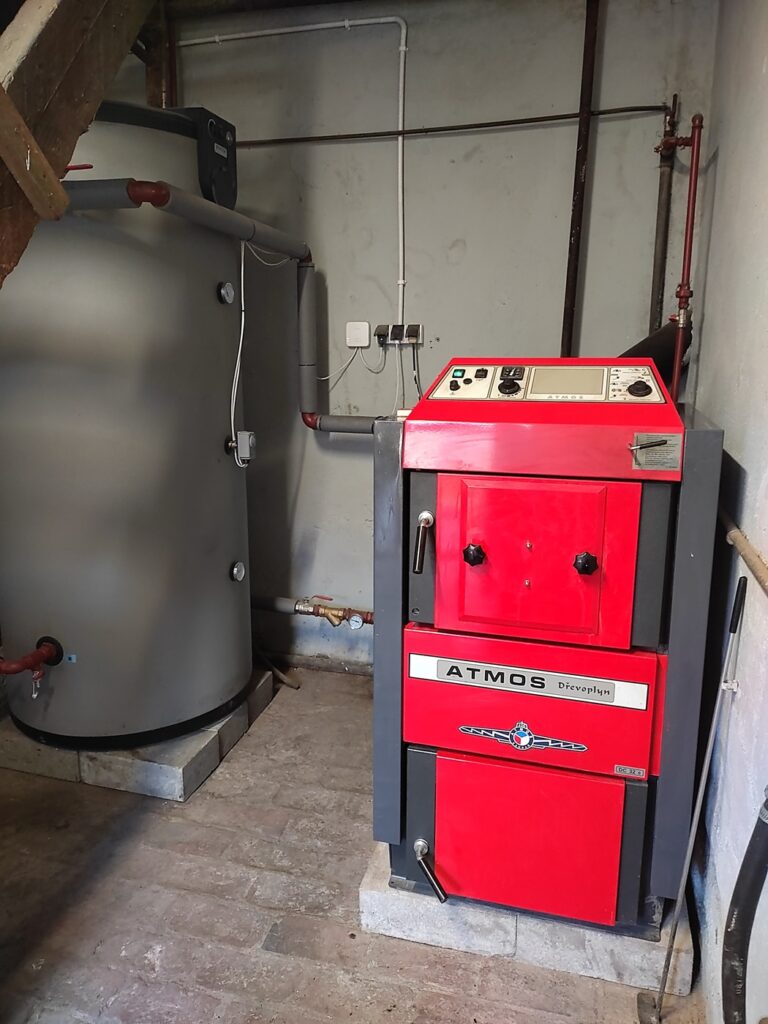

Instalacja
Kocioł instalowany jest według norm i przepisów, dzięki czemu jest to bezpieczna instalacja dla użytkownika jak i dla pieca. Montaż może odbywać się w systemie otwartym jak i zamkniętym przy zastosowaniu odpowiedniej ilości zabezpieczeń.
Do kotła niezbędne jest użycie lodomatu lub zestawu złożonego z odpowiednio dobranych i wyselekcjonowanych przez nas elementów poprawiający pracę instalacji w porównaniu z użyciem lodomatu. Użycie zestawu powoduje obniżenie kosztów serwisu, poprawia pracę kotła oraz umożliwia optymalne wyregulowanie go.
Dla komfortu inwestora oraz oszczędności energii uzyskanej ze zgazowywania drewna wskazane jest zamontowanie bufora wody w zależności od potrzeb budynku jak i posiadanego dostępnego miejsca. Dzięki zastosowaniu bufora ciepło nie wykorzystane w domu nie zostanie zmarnowane i ucieknie przed komin tylko zostanie zakumulowane w buforze i będzie mogło zostać wykorzystane po wygaśnięciu pieca.
Kotłem można regulować dzięki różnym sterownikom czy czujnikom, oryginalnym jak i producentów niezwiązanych z firmą ATMOS. Każda instalacja jest przez nas analizowana osobno i specjalnie pod nią dobierany jest sposób zarządzania energią uzyskaną z pieca. Nasze rozwiązanie cechuje się niezawodnością oraz prostotą użytkowania.
Aby dobrać dla Państwa odpowiednie urządzenia i wycenić ewentualny montaż zapraszamy do bezpłatnego kontaktu telefonicznego.
Regulacja kotła
Regulacja elektromechaniczna – moc kotła jest regulowana poprzez zawór regulacyjny powietrza sterowany regulatorem ciągu typu FR 124, który automatycznie otwiera lub zamyka zawór powietrza w zależności od ustawionej temperatury wody na wylocie (80 – 90 °C). Oprócz regulacji mocy, regulator ciągu pomaga chronić kocioł przed przegrzaniem. Jego zaletą jest szybkie rozpalenie i osiągnięcie wymaganej mocy przy pełnym otwarciu zaworu. Kotły wyposażone są w termostat regulacyjny na panelu sterującym, który steruje wentylatorem wyciągowym w zależności od ustawionej temperatury wody na wylocie (80 – 85 °C) oraz w termostat spalin, który służy do wyłączenia kotła i wyłączenia dopływu spalin po wypaleniu paliwa. W przypadku podłączenia kotła do zbiorników akumulacyjnych termostat spalin steruje także pracą pompy w obiegu kotła.
Zaletą regulacji i konstrukcji kotłów ATMOS jest to, że kotły pracują przy dobrym ciągu kominowym do 70 % mocy znamionowej nawet bez wentylatora.Przepustnica kontrolna powietrzaRegulator ciągu FR 124

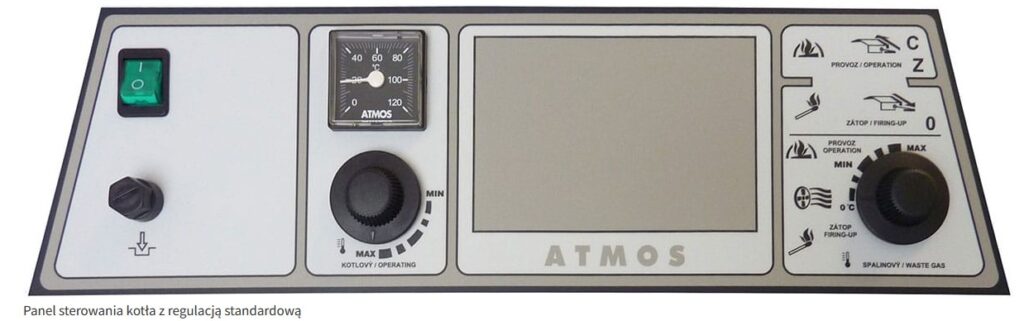

Wyposażenie panelu:
Wyłącznik główny, termostat zabezpieczający, termometr, termostat regulacyjny i termostat spalinowy
Regulacja elektromechaniczna jest optymalnym rozwiązaniem sterowania pracą kotła (wentylatora) w prosty sposób.
Panel ze standardową regulacją jest podstawową wersją dla wszystkich produkowanych kotłów.
Każdy kocioł można wyposażyć u klienta w regulację elektroniczną ATMOS ACD 03 do sterowania całym systemem grzewczym według temperatury na zewnątrz, temperatury pokojowej i czasu. Ta regulacja jest w stanie sterować też samym kotłem z wentylatorem z wieloma innymi funkcjami.
Regulacja ekwitermiczna ATMOS ACD 03

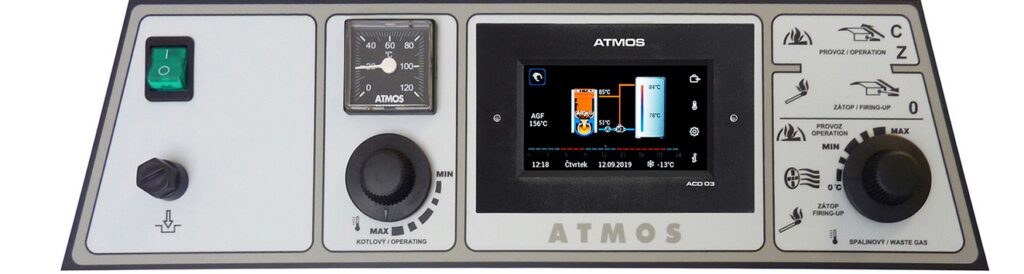

Panel sterowania kotła z regulacją ekwitermiczną ATMOS ACD 03
Dane techniczne

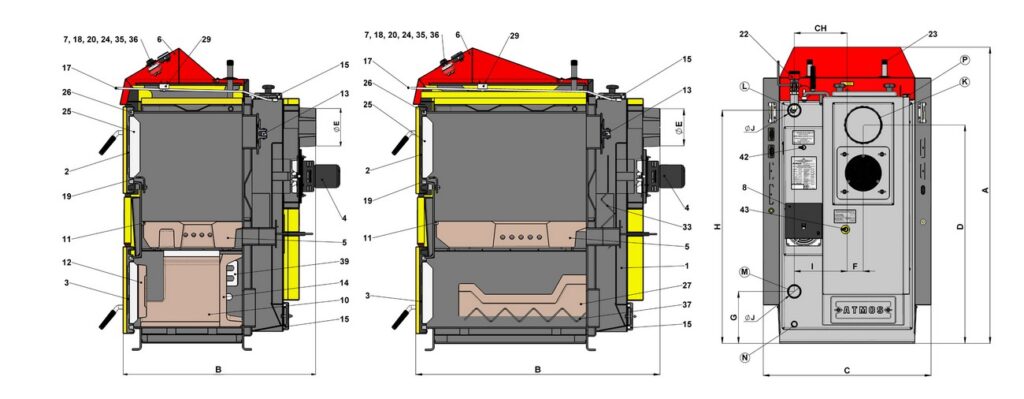

| Legenda do rysunku kotła | |||
|---|---|---|---|
| 1. | Korpus kotła | 23. | Spirala chłodząca przed przegrzaniem |
| 2. | Drzwiczki komory załadowczej – górne | 24. | Termostat regulacyjny (kotłowy) |
| 3. | Drzwiczki popielnika – dolne | 25. | Wypełnienie drzwiczek – Sibral |
| 4. | Wentylator – wyciągowy (S) | 26. | Uszczelnienie drzwiczek – sznur 18 x 18 |
| 5. | Żaroodporna kształtka – dysza | 27. | Żaroodporna kształtka – dach |
| 6. | Panel sterowania | 29. | Kondensator wentylatora |
| 7. | Termostat bezpieczeństwa | 33. | Hamulec do kanału dymu (DC22SX, DC30SX, DC40SX, DC50S, DC70S) |
| 8. | Zawór regulacyjny | 35. | Termostat spalinowy |
| 10. | Żaroodporna kształtka – przestrzeń kulista L+ P (DC18S) | 36. | Termostat bezpieczeństwa (Uwaga – po przegrzaniu należy go wcisnąć) |
| 11. | Uszczelnienie dyszy | 37. | Hamulec – pod dachem (DC30SX, DC40SX, DC50S) |
| 12. | Żaroodporna kształtka – półksiężyc | 39. | Hamulec spalinowy wzdłuż przestrzeni kulistej (DC18S) |
| 13. | Zawór do rozpalania | 42. | Regulacja powietrza pierwotnego |
| 14. | Żaroodporna kształtka – tylna część | 43. | Regulacja powietrza wtórnego |
| 15. | Wieko do czyszczenia | ||
| 17. | Cięgno zaworu do rozpalania | K | – króciec kanału dymowego |
| 18. | Termometr | L | – wyjście wody z kotła |
| 19. | Osłona paleniska | M | – wejście wody do kotła |
| 20. | Wyłącznik z kontrolką | N | – króciec na kurek wlewu |
| 22. | Regulator ciągu – Honeywell FR 124 | P | – króciec dla czujnika zaworu sterującego spiralą chłodzącą (modele TS 131, STS 20) |
| Wymiary (mm) | |||||||
|---|---|---|---|---|---|---|---|
| DC18S | DC22S | DC25S | DC30SX | DC32S | DC40SX | DC50S | |
| A | 1185 | 1185 | 1185 | 1185 | 1260 | 1260 | 1260 |
| B | 758 | 959 | 959 | 959 | 959 | 959 | 1160 |
| C | 675* | 675* | 675* | 675* | 678 | 678 | 678 |
| D | 874 | 874 | 874 | 874 | 950 | 950 | 950 |
| E | 150 (152) | 150 (152) | 150 (152) | 150 (152) | 150 (152) | 150 (152) | 150 (152) |
| F | 65 | 65 | 65 | 65 | 69 | 69 | 69 |
| G | 208 | 208 | 208 | 208 | 185 | 185 | 185 |
| H | 933 | 933 | 933 | 933 | 1008 | 1008 | 1008 |
| CH | 212 | 212 | 212 | 212 | 256 | 256 | 256 |
| I | 212 | 212 | 212 | 212 | 256 | 256 | 256 |
| J | 6/4″ | 6/4″ | 6/4″ | 6/4″ | 6/4″ | 6/4″ | 2″ |
* szerokość kotła po usuwanie pokrywy bocznej wynosi 555 mm
| Dane techniczne | Typ kotła z modyfikacją | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DC18S | DC22S | DC25S | DC30SX | DC32S | DC50S | C15S | C18S | C25ST | C32ST | AC25S | ||
| Moc kotła na pelety drzewne | kW | 6 – 20 | 7 – 24 | 7 – 24 | 7 – 24 | 7 – 24 | 13,5 – 45 | 3 – 12 | 6 – 20 | 7 – 24 | 7 – 24 | 4 – 20 |
| Moc kotła na oryginalnym paliwie | kW | 20 | 22 | 27 | 30 | 35 | 49 | 16 | 20 | 25 | 32 | 25 |
| Wymagany ciąg komina | Pa/mbar | 18/0,18 | 23/0,23 | 23/0,23 | 24/0,24 | 25/0,25 | 25/0,25 | 16/0,16 | 20/0,20 | 23/0,23 | 25/0,25 | 20/0,20 |
| Masa kotła | kg | 283 | 324 | 326 | 335 | 345 | 433 | 276 | 298 | 379 | 415 | 297 |
| Objętość wody w kotle | l | 45 | 58 | 58 | 58 | 80 | 89 | 37 | 45 | 68 | 74 | 45 |
| Pojemność zasypu paliwa | dm3 (l) | 60 | 95 | 95 | 95 | 135 | 180 | 45 | 60 | 90 | 110 | 60 |
| Napięcie zasilania | V/Hz | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 |
| Zalecana długość drewna | mm | 330 | 530 | 530 | 530 | 530 | 730 | 250 | 330 | 330 | 430 | 330 |
| Oryginalne paliwo | drewno | drewno | drewno | drewno | drewno | drewno | węgiel (drewno) | węgiel (drewno) | węgiel (drewno) | węgiel (drewno) | węgiel (drewno) | |
| Wymagane paliwo | Jakościowy pellet o średnicy 6 – 8 mm, długości od 10 do 40 mm i kaloryczności 15 – 18 MJ.kg-1 (biały pellet) | |||||||||||
| Minimalna temperatura powrotu | °C | 65 | ||||||||||
| Sprawność kotła | % | 91,5 | 91,2 | 91,2 | 91,2 | 91,8 | 90,4 | 90,1 | 91,5 | 91,1 | 92,4 | 91,5 |
| Klasa kotła | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | |
| Klasa energetyczna | A+ | A+ | A+ | A+ | A+ | A+ | A+ | A+ | A+ | A+ | A+ | |
| EKODESIGN | Tak | Tak | Tak | Tak | Tak | Tak | Tak | Tak | Tak | Tak | Tak | |
| Palnik | A25 | A25 | A25 | A25 | A25 | A45 | A25 | A25 | A25 | A25 | A25 | |
Palniki i podajniki

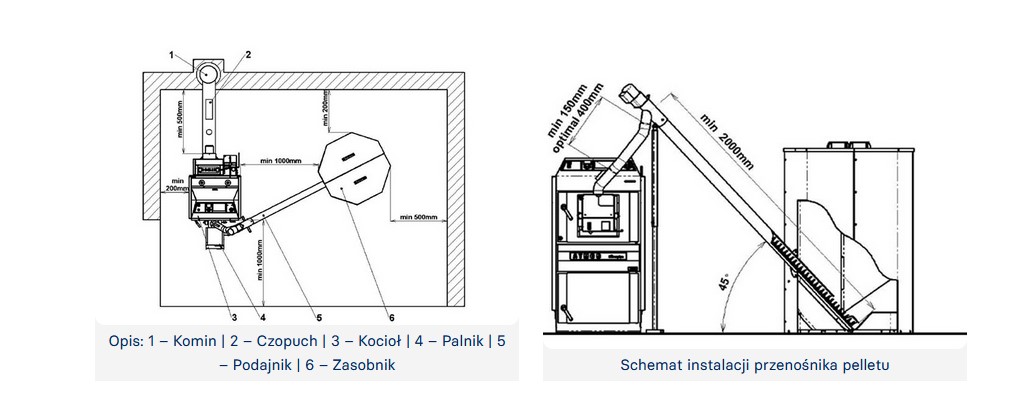

Instalując palnik w górnych drzwiczkach kotła gazującego niezbędne jest użycie podajnika o minimalnej długości 2 metrów tak, aby długość węża między przenośnikiem i palnikiem wynosiła z powodów bezpieczeństwa minimalnie 20 cm. Optymalna długość węża jednak wynosi ok. 40 cm, aby było możliwe łatwe otwarcie drzwiczek z palnikiem na pellety podczas czyszczenia paleniska.
Kotły zgazowujące ATMOS z modyfikacją do palnika pelletowego A25 / A45 można zamówić bezpośrednio z fabryki w wykonaniu lewym lub prawym. Regulacja jest możliwa tylko dla kotłów wyposażonych w wentylator wyciągowy do 40/50 kW (oprócz typu DCxxGS, DCxxGD). W przypadku chęci zamontowania palnika w już zainstalowanym kotle ATMOS istnieje możliwość zamówienia specjalnego zestawu do jego przebudowy. Zestaw składa się z kompletnych zmodyfikowanych drzwi, specjalnego okablowania i akcesoriów składających się z 23 elementów.
Kotły z modyfikacją MODEL z 2017 roku są wyposażone (od numeru seryjnego kotła 327 700): 2x moduł AD03 do sterowania wentylatorem wyciągowym kotła i pompą w obiegu kotła, przełącznik dwustabilny, czujnik temperatury kotła TK (KTF 20), czujniki TV i TS ( 2x KTF20 – 5 m) do sterowania pracą wg dwóch temperatur na zbiorniku buforowym, termostat dla pompy 70 °C, wyjście dla pompy w obiegu kotła.
Zestaw do wbudowania palnika na pelety do drzwiczek górnych
- z prawostronnym otwieraniem – palnik A25 – kod: S0532 – wersja z AD02
- z lewostronnym otwieraniem – palnik A25 – kod: S0533 – wersja z AD02
- z prawostronnym otwieraniem – palnik A25 – kod: S1222 – model 2017 – 2020
- z lewostronnym otwieraniem – palnik A25 – kod: S1223 – model 2017 – 2020
- z prawostronnym otwieraniem – palnik A45 – kod: S0624 – wersja z AD02
- z lewostronnym otwieraniem – palnik A45 – kod: S0625 – wersja z AD02
- z prawostronnym otwieraniem – palnik A45 – kod: S1224 – model 2017 – 2020
- z lewostronnym otwieraniem – palnik A45 – kod: S1225 – model 2017 – 2020
